齒飛面雙臥多軸夾具設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 齒飛面雙臥多軸夾具設計

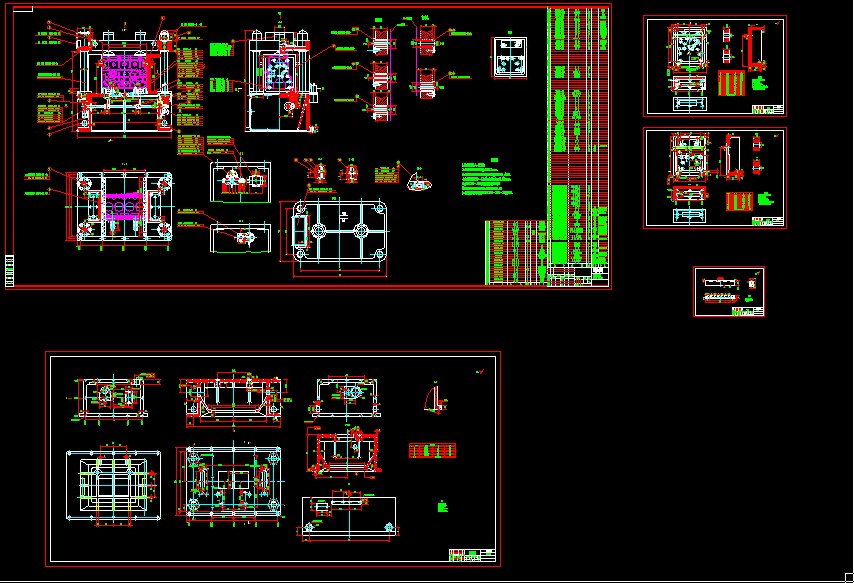

圖紙包括：夾具圖、鉆套、明細表、導向板
技術要求
1.根據JB304A-82檢查。
2.夾具支承板上平面對底面的等高度公差為0.12mm。
3.鉆模板襯套孔中心線與夾具底面的平行度及相互平行度公差為0.01/150。
4.修磨85IT0216-43調整墊,使四根支桿等公差為0.05mm。
5.修磨T0211-43調整墊,使菱形定位銷處于圖標位置。
6.夾具裝配完成以后,應進行試定夾試驗,各部分動作靈活,夾壓,可靠。
注：本機床所有通用件及專用件均在102UX02-Z03-20夾具上已下。
目 錄
序言------------------------------------------------------1
第一章：課 題簡介-------------------------------------------2
第二章：加 工對象及分析-------------------------------------4
1 零件示意圖-----------------------------------------4
2 問題的提出-----------------------------------------5
3 定位和夾緊方案-------------------------------------6
4 方案對比-------------------------------------------6
5 方案確定-------------------------------------------8
6 設計鉆模------------------------------------------16
7 定位誤差分析與計算--------------------------------20
第四章：小結---------------------------------------------25
參考文獻-------------------------------------------------27 ...
