傳動蓋沖壓工藝制定及沖孔模具設計

文件大小： 860.79 KB
下載次數：
文件評級：
更新時間：2014-09-03
發布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

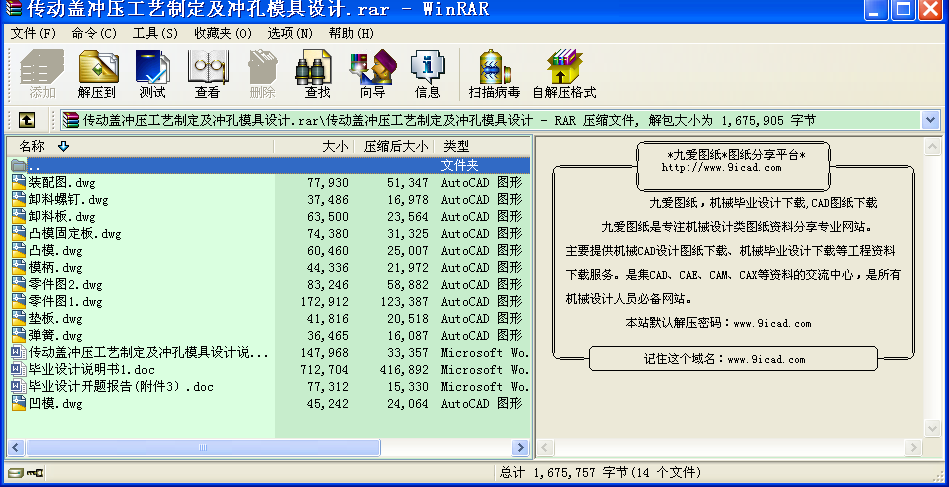

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本設計中介紹了傳動蓋沖孔的沖壓工藝分析，工藝方案的分析和制定，排樣圖的設計，總的沖壓力計算及壓力中心的計算，刃口尺寸的計算，彈簧的計算和選用，凸模、凹�；蛲拱寄＝Y構設計以及其他沖模零件的結構設計，繪制模具裝配圖和工作零件圖，編寫設計說明書，填寫沖壓工藝卡和工作零件機械加工工藝過程卡，注意凸、凹模的配合加工。有關工藝參數的計算，如：沖裁力、卸料力的計算。沖孔模具結構設計中有關于非標準件的計算與設計等等。

關鍵詞：凸模；凹模；工藝;裝配圖
