環面蝸輪蝸桿減速器

文件大小： 1.14 MB
下載次數：
文件評級：
更新時間：2014-08-29
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

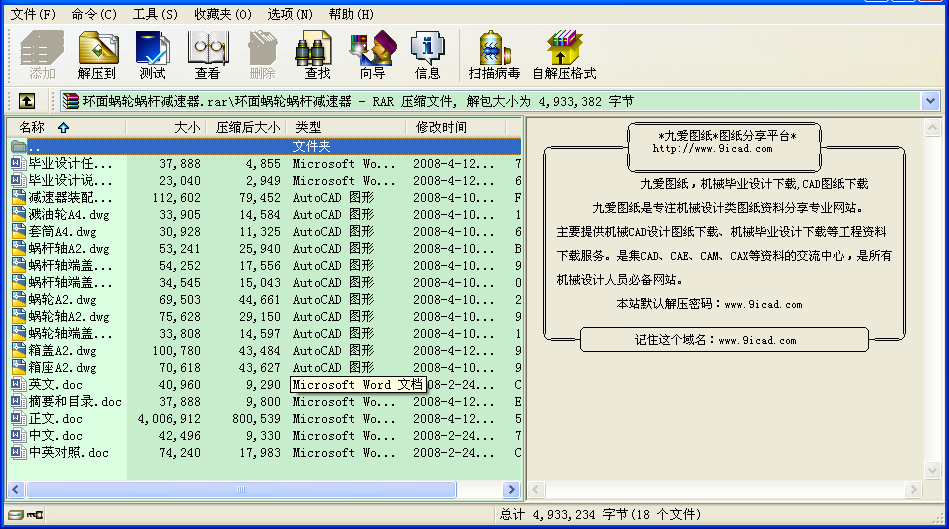

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
這篇畢業設計的論文主要闡述的是一套系統的關于環面蝸輪蝸桿減速器的設計方法。環面蝸輪蝸桿減速器是蝸輪蝸桿減速器的一種形式.這個方法是以加工過程和蝸輪減速器的使用條件的數學和物理公式為基礎的。
在論文中，首先，對蝸輪蝸桿作了簡單的介紹，接著，闡述了蝸輪蝸桿的設計原理和理論計算。然后按照設計準則和設計理論設計了環面蝸輪蝸桿減速器。接著對減速器的部件組成進行了尺寸計算和校核。該設計代表了環面蝸輪蝸桿設計的一般過程。對其他的蝸輪蝸桿的設計工作也有一定的價值。
目前，在環面蝸輪蝸桿減速器的設計、制造以及應用上，國內與國外先進水平相比仍有較大差距。國內在設計制造環面蝸輪蝸桿減速器過程中存在著很大程度上的缺點，正如論文中揭示的那樣，重要的問題如：輪齒的根切；蝸桿毛坯的正確設計；蝸輪蝸桿的校核。
關鍵詞：蝸輪蝸桿減速器, 蝸桿, 滾動軸承

目錄
摘要 ……………………………………………………………………
Abstract ………………………………………………………………
目錄 ……………………………………………………………………
調研報告…………………………………………………………… 1
第一章選定設計方案 ……………………………………………… 4
第二章電動機的選擇與計算 ………………………………………4
2.1 初選電動機類型和結構型式 …………………………………………4
2.2 電動機的容量………………………………………………………… 4
2.2.1 確定提升機所需的功率……………………………………4
2.2.2確定傳動裝置效率 ……………………………………………5
2.2.3電動機的技術數據…………………………………………… 6
第三章傳動裝置的傳動比及動力參數計算 ………………… 6
3.1 傳動裝置運動參數的計算 …………………………………………6
3.1.1各軸功率計算………………………………………………… 6
3.1.2各軸轉速的計算……………………………………………… 6
3.1.3各軸輸入扭矩的計算………………………………………… 7
第四章減速器部件的選擇計算…………………………………… 7
4.1 蝸桿傳動設計計算 ………………………………………………… 7
4.1.1 選擇蝸桿、蝸輪材料 ………………………………………7
4.1.2 確定蝸桿頭數Z及蝸輪齒數Z………………………… 7
4.1.3 驗算滾筒的速度…………………………………………… 8
4.1.4 確定蝸桿蝸輪中心距a …………………………………… 8
4.1.5 蝸桿傳動幾何參數設計 …………………………………… 9
4.2 環面蝸輪蝸桿校核計算 …………………………………………… 11
4.3 軸的結構設計 ……………………………………………………… 13
4.3.1 蝸桿軸的設計…………………………………………………13
4.3.2 蝸輪軸的設計 …………………………………………………16
4.4 軸的校核 ……………………………………………………………19
4.4.1 蝸桿軸的強度校核……………………………………………19
4.4.2 蝸輪軸的強度校核 …………………………………………22
4.5 滾動軸承的選擇及校核 ……………………………………………25
4.5.1 蝸桿軸滾動軸承的選擇及校核………………………………25
4.5.2 蝸輪軸上軸承的校核…………………………………………27
4.6 鍵聯接的選擇及校核 ………………………………………………29
4.6.1 蝸桿軸上安裝聯軸器處的鍵聯接……………………………29
4.6.2 蝸輪軸上裝蝸輪處的鍵聯接…………………………………30
4.6.3 蝸輪軸上裝聯軸器處的鍵聯接………………………………30
4.7 箱體結構尺寸及說明 ………………………………………………31
4.8 減速器的潤滑和密封 ………………………………………………32
4.9 減速器的附件 ………………………………………………………32
4.9.1 窺視孔和視孔蓋………………………………………………33
4.9.2 通氣器…………………………………………………………33
4.9.3 定位銷…………………………………………………………33
4.9.4 起蓋螺釘………………………………………………………33
4.9.5 起吊裝置………………………………………………………33
4.9.6 放油孔及螺塞…………………………………………………34
4.10 減速器的安裝維護和使用 ……………………………………34
4.10.1 減速器的安裝 ………………………………………………34
4.10.2 減速器的使用和維護 ………………………………………34
致謝…………………………………………………………………35
參考資料…………………………………………………………………36 ...
