變速叉夾具課程設計(第四速及第五速).rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 二.零件的分析
(一) 零件的作用
題目所給定的零件是解放汽車第四速及第五速變速叉,它位于變速箱中,主要重用是撥動變速箱中的齒輪,使汽車達到變速的目的.
(二) 零件的工藝分析
此變速叉共有兩組加工表面,它們之間有一定的位置要求,現分述如下:
1.以Φ19 mm孔為中心的加工表面.
這組加工表面包括:Φ19 mm孔及其倒角,孔上端尺寸為16 mm的槽,槽的外側厚度為10.8mm的兩個側面, Φ19 mm孔的上端距其中心12mm的兩個端面,還有孔下端M10的螺紋孔.
2.以Φ82.2 mm孔為中心的加工表面.
這組加工表面包括: Φ82.2 mm的孔及其倒角, Φ82.2 mm的孔的側面,距M10螺紋孔中心線63.7mm.這兩組加工表面有著一定的位置要求,主要是:Φ82.2 mm孔與其外端面垂直度公差為0.1mm.
由以上分析可知,對于這兩組加工表面而言,可以先加工其中一組表面,然后借助專用夾具加工另一組表面,并保證他們之間的位置精度要求.
...

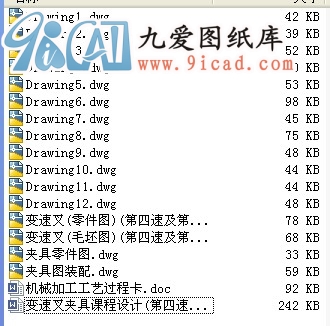

變速叉夾具課程設計(第四速及第五速).rar_下載(rar格式) 成套圖紙
