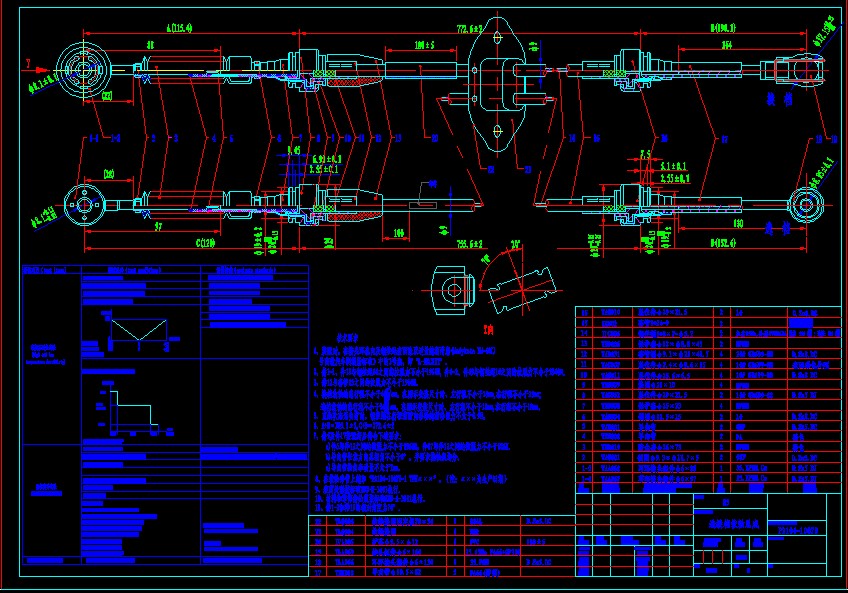

選換檔軟軸總成
  • 該文件為dwg格式
  • 文件大小： 241.1 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-10-09
  • 發 布 人： 1376370941
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 選換檔軟軸總成

  • 選換檔軟軸總成
    技術要求
    .1、裝配時，在接頭環孔內及鋼絲繩表面涂以適量的潤滑脂(Molykote EM-60L) 號高級汽車潤滑脂標準》中的2號油，即“L-XCCHB2”。
    2、件1-1、件18與鋼絲繩14之間的拉脫力不小于1960N,
    3、件12與套管15之間的拉脫力不小于1960N。
    4、換檔軟軸的總行程不小于46 mm，在圖示安裝尺寸時，左行程不小于23mm,右行程不小于23mm；選檔軟軸的總行程不小于36 mm，在圖示安裝尺寸時，左行程不小于18mm,右行程不小于18mm。
    5、直線狀態無負荷時，鋼絲繩在行程范圍內移動的滑動阻力不大于4.9N。
    6、A+B＝305.5±2,C+D＝272.6±2
    7、件5及件17裝配好后符合下述要求：
    a)件5與件12之間的拉脫力不小于1960N，件17與件12之間的拉脫力不小于686N。
    b)導向管任意方向總擺角不小于8°，并要求繞軸線均分。
    c)導向管軸向串動量不大于2mm。
    8、在軟軸外管上刻印“P2104-10070-1 TFX×××”。（注：×××為生產日期）
    9、表面處理按標準EDS-M-3101執行。
    10、材料和零部件必須按標準EDS-A-3101執行。
    11、件1-2和件19的相對角度為70°。 ...
