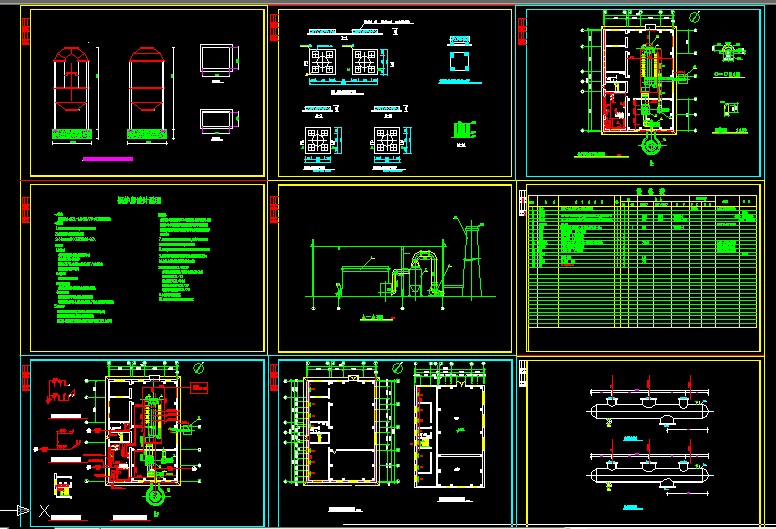

10T鍋爐房套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一.工程概況:
鍋爐房設計安裝一臺DZL-1.0/95/70-AII組裝水管熱水鍋爐.
二.設計依據:
1.建設單位提供的鍋爐房設計委托書,設計方案由建設單位確定.
2.建設單位提供的已定貨燃煤鍋爐技術資料.
3.<<鍋爐房設計規范>>(GB50041-92).
三.設計內容:
1.水系統設計
本鍋爐房設全自動軟化水裝置,變頻補水裝置各一套.
循環水泵兩臺(兩用一備).鍋爐房
補水量12T/H,生活最高日用水量為3.8T/天,鍋爐排污水
經室外排污降溫池后排入下水管網.
2.風系統設計
鍋爐鼓引風機均設置在除塵間內.
3.運煤除渣系統設計
本鍋爐房采用手推車加斗式提升機上煤.采用刮板除渣機除渣.
4.鍋爐房采暖系統
系統型式為單管水平串連系統,散熱器采用翅片管散熱器.
每組散熱器裝手動跑風門一個,系統采暖熱負荷20.7KW.電控室管道連接均為焊接.
5.管材及附件
鍋爐房內熱力管道采用無縫鋼管,焊接連接.上水管道采用熱浸鍍鋅鋼管,絲接;
下水管道采用薄壁排水鑄鐵管,承插連接.其它管道采用焊接
鋼管,DN小于等于32絲接,DN大于32焊接.排氣閥均為E121自動排氣閥.
6.防腐保溫
熱力管道刷一道樟丹防銹漆后用5CM巖棉套管保溫,外纏兩道玻璃絲布,再刷瀝清漆兩道;上水管道明裝部分刷一道樟丹防銹漆兩道銀粉,埋地部分刷兩道樟丹防銹漆;其它焊接鋼管明裝刷兩道樟丹防銹漆兩道銀粉,埋地部分刷兩道樟丹防銹漆兩道瀝青漆. ...
10T鍋爐房套圖_下載(dwg格式) 機械圖紙
