滑橇升降機 S=6.8m n=3
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-

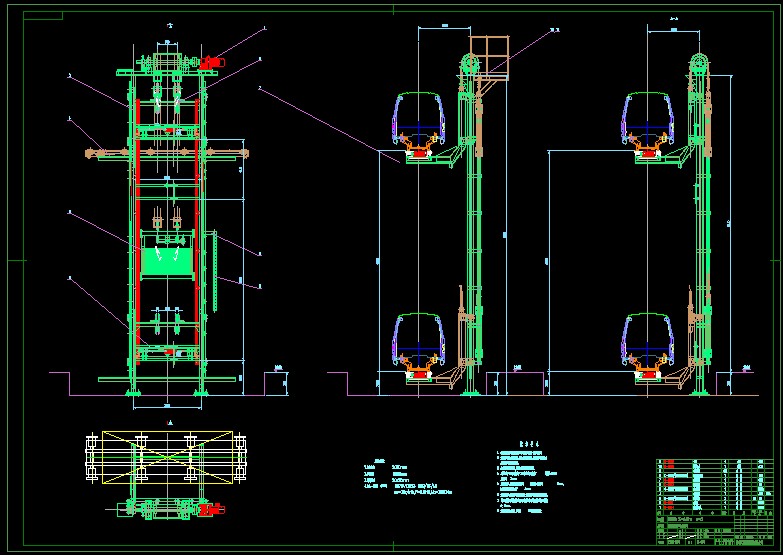

- 滑橇升降機 S=6.8m n=3
主要技術參數
1.立柱中心距 2080mm
2.立柱高度 9800mm
3.導向軌截面 50x50mm
4.電機-減速機 R97DV132S4 BMG/HF/M1 na=20r/min,P=5.5KW,Ma=2650Nm
技 術 要 求
1本部件為現場對裝焊接,明細表中所有零部件一律單獨發運.
2安裝前應先清點各零部件,并檢查其有無損壞.在各部件均符合技術要求下方可進行對裝焊接.
3未注焊縫為連續角焊,焊角高為被焊件最小壁厚.
4立柱地基平面必須予先找平.兩立柱地基平面度小于螺栓位5mm
5立柱安裝后,與水平面垂直度小于 傳動軸水平度小于2與輸送機線路平行度小于5mm
6安裝完畢后,升降機應空載試車幾次,無問題后再加負載并調整配重,
7限位開關裝配應根據實際行程予以調整.托盤支架升降過行程不得超過5mm
8升降機四周加上護欄,護欄高 200 用鋼板網制作. ...
滑橇升降機 S=6.8m n=3_下載(dwg格式) 機械圖紙
