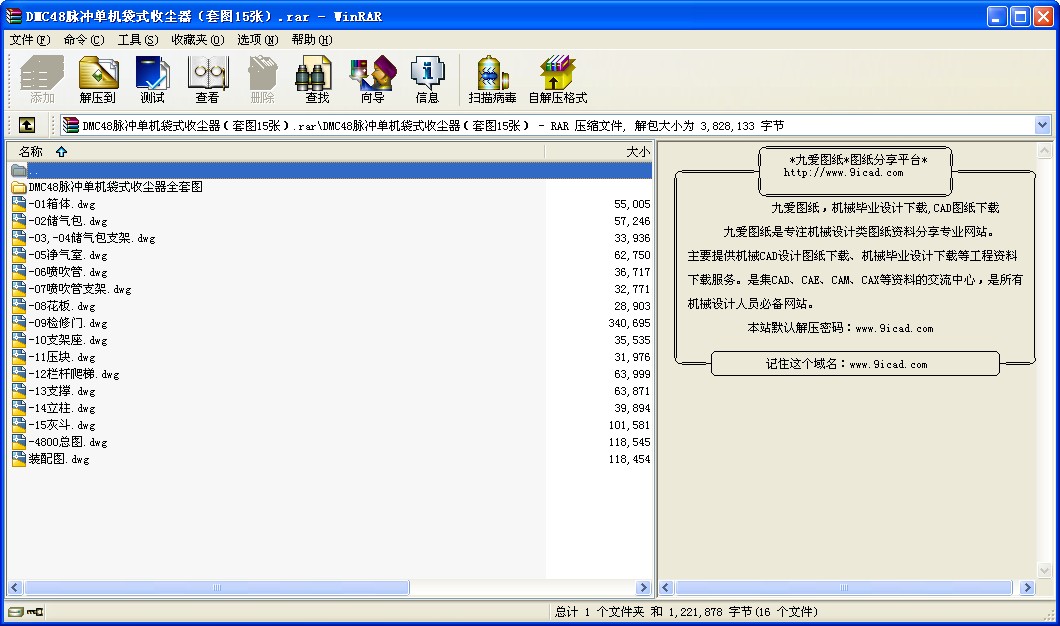

DMC48脈沖出塵器套圖

文件大小： 1.97 MB
下載次數：
文件評級：
更新時間：2014-08-27
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

DMC48脈沖出塵器套圖
dmc脈沖袋式除塵器的工作原理：含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附再濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣（0.5~0.7mpa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。

dmc脈沖袋式除塵器的結構：
（1）箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000pa。
（2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
（3）進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。

dmc脈沖袋式除塵器的特點：
1、dmc脈沖單機除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。
4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、dmc脈沖單機除塵器箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小。

dmc脈沖單機除塵器的安裝調試：
1、安裝前應對除塵器各部件進行全面檢查，檢查零部件是否完好無損，如發現缺少、損壞或變形，要修整補齊方可安裝。
2、對濾袋框架要認真逐個檢查，如發現脫焊，彎曲或有毛刺，要進行修整之后再裝濾袋。
3、濾袋要逐個檢查尺寸是否合適，縫紉處是否牢靠，如發現有破損、跳絲要進行修補后在安裝到框架上，傷口一定要綁扎可靠，不得漏氣。
4、濾袋框架接口與多孔板之間應使用專用膠墊，要求壓板壓緊后不得漏氣。
5、噴吹管固定后，其噴吹孔應對準文氏管中心，偏差應在2毫米之內。
6、除塵器的安裝基礎應在同一水平面上，如不平可用薄鋼板校平，以防除塵器變形。
7、除塵器的門蓋和進出風口法蘭均應襯墊密封，保證無泄漏。
8、氣包，電磁脈沖閥與噴吹管的連接處應可靠密封，不得有漏氣現象。
9、空氣過濾器應填裝過濾材料（泡沫塑料、脫脂棉花等），裝有壓力指示裝置和安全閥。
10、脈沖控制儀和電磁脈沖閥的安裝應符合產品使用說明書的規定。
11、整個除塵機組應經全面檢查確無問題，并經過試運行后，方可投入系統使用。
12、除塵器投入系統使用時，應根據清潔需要，確定清灰脈沖寬度、間隔和周期，并檢查除塵器阻力損失和排灰情況，測定除塵器效率。
13、除塵器管道及附屬設備，應認真油漆，做好防腐處理。 ...
