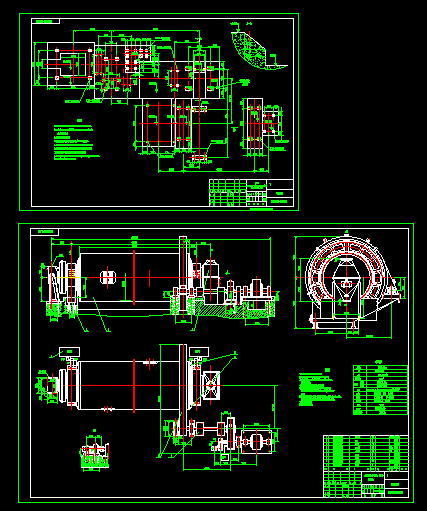

管磨機總圖 MB35110.00
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.磨機的安裝試運轉應符合《使用說明書》中的有關規定。
2.主電機主減速器及潤滑站的安裝應符合各自的《使用說明書》的有關規定。
3.兩中空軸裝在主軸承上后，兩中空軸的上母線應在同一平面,其標高允差1mm, 且應是出料端低于進料端。
4.圖中所示負荷前面為靜載荷后面為動載系數,動載系數僅參考。
5.各潤滑站的水平位置由基礎設計者自動確定，其油箱回油口至主設備出油口的高度尺寸應大于500mm，各潤滑站外部管路均在現場安裝配置,全部管路均應進行二次安裝。
6.主電動機（YR1600-8/1430,10kV）外形及安裝尺寸各電機廠不統一，故用戶及基礎設計者需向制造廠落實電機后，方可得到可靠尺寸,本圖為江西電機廠尺寸，僅供參考。
7.安全板的安裝位置現場確定。
8.設備重量不包括研磨體的重量。 ...
管磨機總圖 MB35110.00_下載(dwg格式) 機械圖紙
