帶擋輪支撐裝置
  • 該文件為dwg格式
  • 文件大小： 379.78 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2020-10-25
  • 發 布 人： xclfwy18
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 30 積分

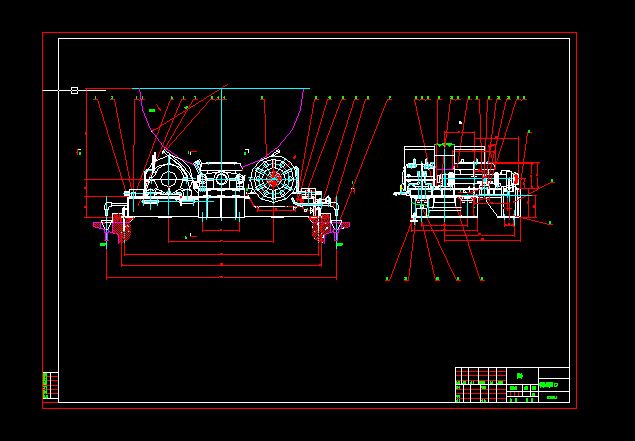

  • 帶擋輪支撐裝置

  • 帶擋輪支撐裝置
    技術要求
    1. 除圖紙規定外應符合JC333-91《水泥工業用回轉窯》的規定。
    2. 在制造廠試組裝，組裝時查對托輪軸軸徑、軸承襯瓦、球面瓦、軸承座編號是否一致，
    要求同一托輪軸左右軸承的軸承襯瓦、球面瓦、軸承座是同一號碼即同時加工之零件。
    3. 安裝托輪軸承組時，應預先核對底座上的原有中心線標記，在底座與軸承下座之間涂防
    銹潤滑劑。
    4. 襯瓦與軸的配合情況在現場安裝時要進行復查，應保證襯瓦工作表面與托輪軸的接觸在
    下部區域，沿內圓柱表面母線且全長上均寬連續分布。
    5. 裝配后兩側止推圈與襯瓦間的間隙總和為3%%P0.5，應將該總間隙只留在出料端的軸承內
    。
    6. 組裝時在軸承底座與軸承上蓋接觸面、軸承端蓋密封膠圈、管路連接件等處需加鉛油封
    口，不得漏水或漏油。
    7. 每個托輪的兩側軸承中心距允許偏差不超過%%P1。
    8. 托輪中心線應平行于筒體中心線安裝，平行度公差為0.1MM，其中窯頭擋應在平行度公
    差范圍內偏向斜度小的方向。
    9. 同一擋托輪軸承座的中心高相等，偏差不得超過0.1MM。
    10. 頂絲座上的螺塞孔內應經常充滿防銹潤滑劑。
    11. 托輪組裝配時用撬棍盤動要求轉動靈活與各部件無卡緊干擾等現象。
    12. 組裝后，液壓擋輪的液壓系統應通過油壓試驗無滲漏現象，試驗壓力為18MPa保壓10分
    鐘。
    13. 冷卻水用水量3立方米/小時。
    14. 擋輪潤滑系統（序號32）的安裝參照本定位尺寸現場安裝。
    15. 序號47在序號28（行程開關）安裝調整后現場安裝。
    16. 序號15裝配前按照相應彎頭加工錐管螺紋長度。 ...
