QT500X500氣動插板門
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- Qlvd-500X500.dwg
氣動插板門詳細信息
適用介質：適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截?cái)喙苈分械乃酀{、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果、谷物、屠宰廠廢水等介質。
氣動插板門主要技術參數和性能：
公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封配套附件：
1、安裝法蘭
2、電磁閥
3、空氣過濾器
4、行程開關氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V 行程開關控制電壓：DC24V、AC220V
氣動插板門結構特點：
電動插板門結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。
氣動插板門工作原理：
電動插板門主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
氣動插板門主要零件材料及連接尺寸
類別 A×A B×B C×C H L n-d 重量
單向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
雙向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
氣動插板門可水平安裝或垂直安裝 ， 安裝時兩法蘭連接中間必須加密封墊片 ， 然后鎖緊螺栓。操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。

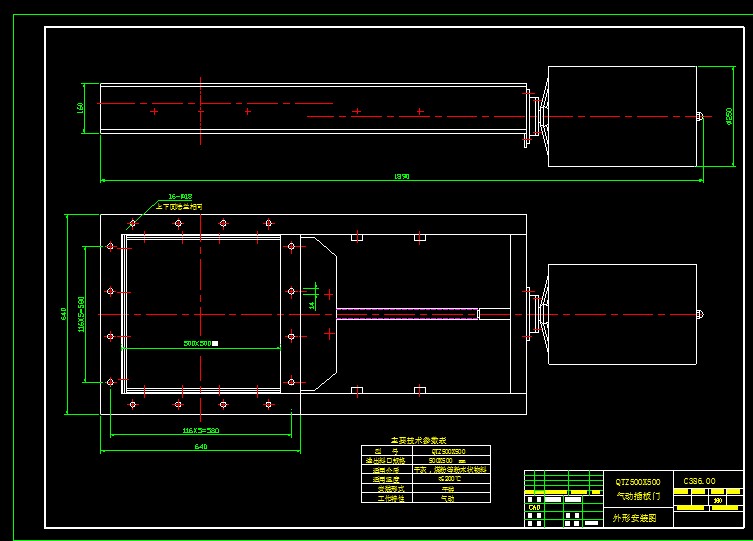

QT500X500氣動插板門
氣動插板門安裝注意事項
1、在電動插板門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。
2、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。
3、電動插板門安裝時應采用整體就位安裝，不能閘框、閘板分體安裝，防止閘框變形。
4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。
5、電動插板門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。
6、在澆筑混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。 ...
QT500X500氣動插板門_下載(dwg格式) 機械圖紙
