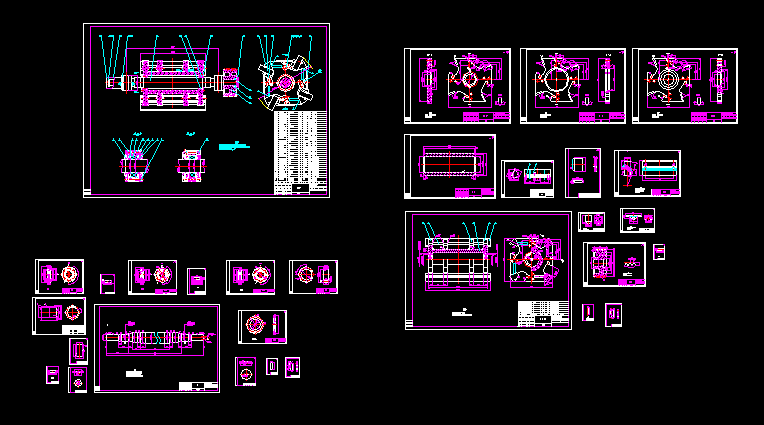

反擊式破碎機轉子部分 K3602.04
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.全部焊縫采用T42-7焊條。
2.轉子架焊后必須進行他、退火處理，以消除內應力。
技術要求
1.安裝序號24板錘時，需要稱重裝配，對稱位置件重量差控制在最小。
2.裝配前，轉子進行靜平衡校檢，A處允許焊接配重塊，焊條需采用T42-7。
3.序20所需擰緊力矩29.5kg.m。
技術要求
1.鑄件材料的化學成分和機械性能應符合GB8263-87的規定，熱處理后硬度為HRC59-61。
2.支承A表面應光潔，平整，必要時應磨至支承面不小于85%。
3.未注鑄造圓角R=2-3
技術要求
1.鑄件材料的化學成份和機械性能應符合重標Q/ZB67-73中有關ZGMn13規定。
2.鑄件應進行熱處理，熱處理后硬度HB179-229。
3.表面應平整，光潔。
4.未注明鑄造圓角為R3-5。
技術要求
1.未注圓角均為R5。
2.A面需磨平，保證蓋面與板錘接觸面大于85%。
技術要求
1.鑄件表面應平整，光潔，不應有沙眼，裂縫等影響質量的缺陷。
2.鑄件應進行退火處理。
3.倒角均為1.5X45°
#此圖為1214反擊破碎機選用132KW電動機時應配的槽輪。 ...
反擊式破碎機轉子部分 K3602.04_下載(DWG格式) 機械圖紙
