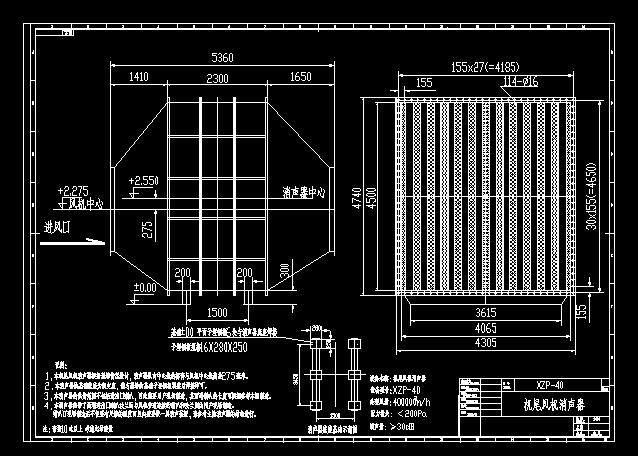

機尾風機消聲器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1，本機尾風機消聲器根據現場情況設計，消聲器縱向中心線的標高與風機中心線高差275毫米。
2，本消聲器的基礎底座為鋼支座，他與現場的基礎予埋鋼板調整后焊接即可。
3，本消聲器的供貨范圍不包括進出口喇叭，因此需要用戶現場制造，其兩端喇叭的長度可根據參考本圖制造。
4，本消聲器配帶了兩端進出口喇叭法蘭而與風機管道連接的喇叭和法蘭則由用戶現場制造。喇叭口現場制造后不但要有足夠的剛度而且內壁要設一層消聲裝置，請參考主抽消聲器的結構進行。
...
機尾風機消聲器_下載(dwg格式) 機械圖紙
