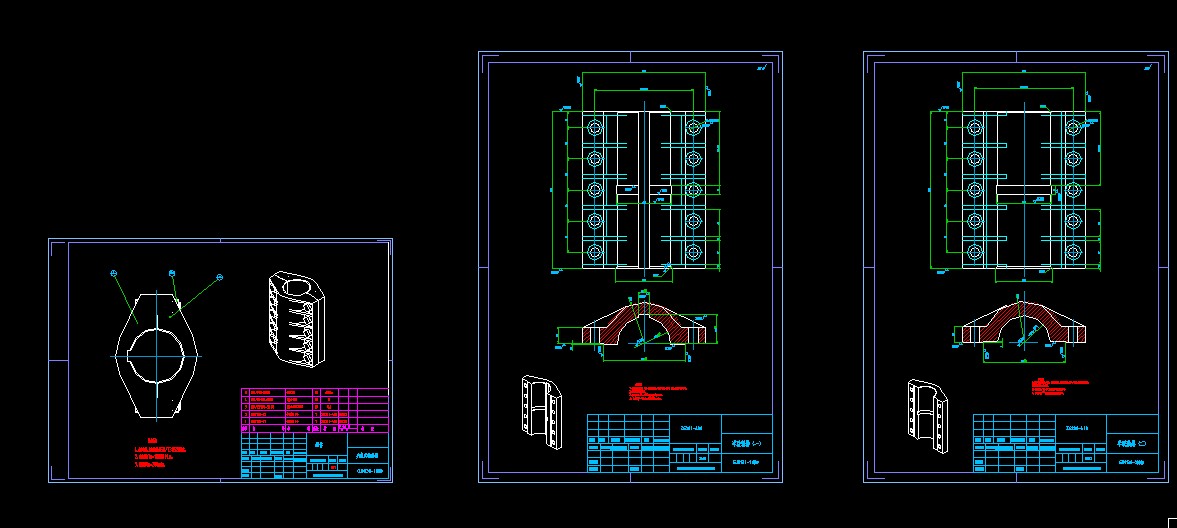

內徑130mm夾殼式聯軸器套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 內徑130mm夾殼式聯軸器套圖
夾殼聯軸器是主要有以下幾點特點:
(1) 重量輕,超低慣性和高靈敏度;
(2) 免維護,超強抗油和耐腐蝕性;
(3) 無法容許偏心,使用時應讓軸盡量外露;
(4) 主體材質可選鑄鋼/不銹鋼;
(5) 固定方式有夾緊,頂絲固定;
(6) 結構簡單,裝卸方便;
●夾殼聯軸器裝配和拆卸時軸不需軸向移動，所以裝拆很方便，夾殼聯軸器的缺點是兩軸軸線對中精度低，結構和形狀比較復雜，制造及平衡精度較低，只適用于低速和載荷平穩的場合，通常最大外緣的線速度不大于5m/s，當線速度超過 5m/s 時需要進行平衡校驗。
●為了改善平衡狀況，螺栓應正、倒相間安裝。夾殼聯軸器不具備軸向、徑向和角向的補償性能。
●立式夾殼聯軸器的得特性與夾殼聯軸器近似，結構簡單，裝拆方便，適用于低速（最高圓周線速度為５Ｍ／Ｓ），無沖擊，振動載荷平穩的場合，宜用于攪拌器等立軸的聯接。 ...
