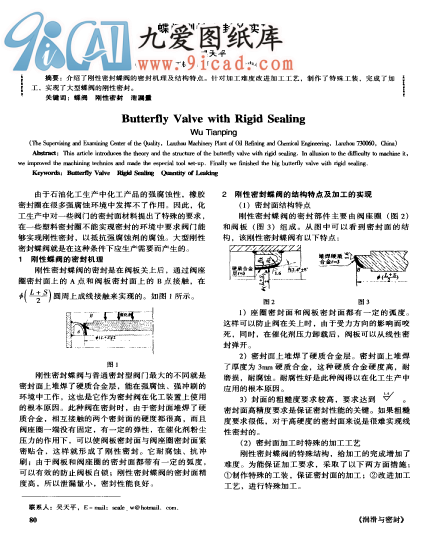

蝶閥剛性密封的實現
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 摘要：介紹了剛性密封蝶閥的密封機理及結構特點。針對加工難度改進加工工藝，制作了特殊工裝，完成了加
l 工，實現了大型蝶閥的剛性密封。
關鍵詞：蝶閥剛性密封泄漏量
由于石油化工生產中化工產品的強腐蝕性，橡膠
密封圈在很多強腐蝕環(huán)境中發(fā)揮不了作用。因此，化
工生產中對一些閥門的密封面材料提出了特殊的要求，
在一些塑料密封圈不能實現密封的環(huán)境中要求閥門能
夠實現剛性密封，以抵抗強腐蝕劑的腐蝕。大型剛性
密封蝶閥就是在這種條件下應生產需要而產生的。
1 剛性蝶閥的密封機理
剛性密封蝶閥的密封是在閥板關上后，通過閥座
圈密封面上的A點和閥板密封面上的B點接觸，在
／ r ． 、
l J圓周上成線接觸來實現的。如圖l所示。
圖1
剛性密封蝶閥與普通密封型閥門最大的不同就是
密封面上堆焊了硬質合金層，能在強腐蝕、強沖刷的
環(huán)境中工作，這也是它作為密封閥在化工裝置上使用
的根本原因。此種閥在密封時，由于密封面堆焊了硬
質合金，相互接觸的兩個密封面的硬度都很高，而且
閥座圈一端沒有固定，有一定的彈性，在催化劑粉塵
壓力的作用下，可以使閥板密封面與閥座圈密封面緊
密貼合，這樣就形成了剛性密封。它耐腐蝕、抗沖
刷；由于閥板和閥座圈的密封面都帶有一定的弧度，
可以有效的防止閥板自鎖；剛性密封蝶閥的密封面精
度高，所以泄漏量小，密封性能良好。 ...
