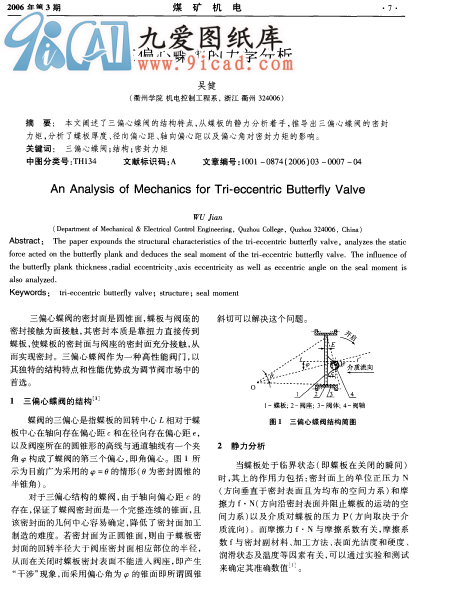

  • 三偏心蝶閥的力學分析

  • 摘 要： 本文闡述了三偏心蝶閥的結構特點，從蝶板的靜力分析著手，推導出三偏心蝶閥的密封
    力矩，分析了蝶板厚度、徑向偏心距、軸向偏心距以及偏心角對密封力矩的影響。
    關鍵詞： 三偏心蝶閥；結構；密封力矩
    中圖分類號：THI34 文獻標識碼：A 文章編號：1001—0874(2006】03—0007—04

    三偏心蝶閥的密封面是圓錐面，蝶板與閥座的
    密封接觸為面接觸，其密封本質是靠扭力直接傳到
    蝶板，使蝶板的密封面與閥座的密封面充分接觸，從
    而實現密封。三偏心蝶閥作為一種高性能閥門，以
    其獨特的結構特點和性能優勢成為調節閥市場中的
    首選。
    1 三偏心蝶閥的結構
    蝶閥的三偏心是指蝶板的回轉中心L相對于蝶
    板中心在軸向存在偏心距c和在徑向存在偏心距e，
    以及閥座所在的圓錐形的高線與通道軸線有一個夾
    角 構成了蝶閥的第三個偏心，即角偏心。圖1所
    示為目前廣為采用的 =0的情形(0為密封圓錐的
    半錐角)。
    對于三偏心結構的蝶閥，由于軸向偏心距c的
    存在，保證了蝶閥密封面是一個完整連續的錐面，且
    該密封面的幾何中心容易確定，降低了密封面加工
    制造的難度。若密封面為正圓錐面，則由于蝶板密
    封面的回轉半徑大于閥座密封面相應部位的半徑，
    從而在關閉時蝶板密封表面不能進入閥座，即產生
    “干涉”現象，而采用偏心角為 的錐面即所謂圓錐
    斜切可以解決這個問題。 ...
